孔板流量计流量显示不稳？流量忽高忽低跳得厉害

孔板流量计流量显示不稳？流量忽高忽低跳得厉害

今天早上刚换好工服，班长就拍我肩膀：“五车间三楼灭菌工段那台孔板流量计又闹脾气了，流量忽高忽低跳得厉害，工艺那边调阀都跟瞎蒙似的，你赶紧去看看。”我拿上扳手和排污阀钥匙就往上跑，到现场一看，工艺小哥正盯着DCS屏幕皱眉头：“这数一会儿蹦到2吨，一会儿又掉到0.5吨，灭菌压力都稳不住了。”我先凑过去看了眼变送器，差压值确实跟坐过山车似的，得一步一步捋。

我先按规矩关了取压管路上的截止阀，打开放空阀把管里的压力放干净，然后开排污阀——刚开就喷出来点带锈的水，这明显是取压管堵了。蒸汽带的水锈积多了就堵管子，差压信号肯定稳不住。我反复排了两次污，直到喷出来的是干净蒸汽才关阀，再开取压阀，差压稳了点，但还是跳。

这时候我想起蒸汽流量计得靠冷凝水传差压，弯腰看了下旁边的冷凝罐，液位都快见底了。这可不妙，冷凝水不够的话，蒸汽直接冲到变送器里，差压信号肯定忽上忽下。我打开冷凝罐的加水口，慢慢灌了半瓶水，灌满了再关紧，这时候变送器的数明显稳了些，但还是有点波动。

我又问工艺小哥：“最近蒸汽里带液多不多？”他说前几天疏水阀坏了，刚换好。我琢磨着可能还有残留的液，或者蒸汽里带了点杂质，就跟他说：“回头让管工艺的在孔板上游装个过滤器，定期清一清滤芯，杂质堵孔板的话，流量数也会乱跳。”

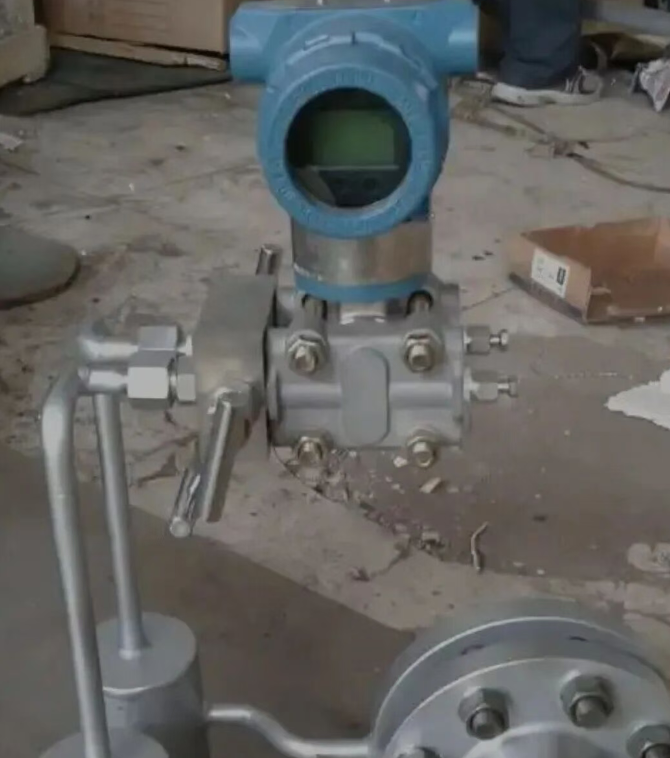

接着我检查孔板的安装方向，看了下孔板上的“+”号，是朝着介质来的方向，没装反。又摸了下变送器的接线，没松，电源也稳，那零点呢？我把变送器的正负压接口用短接管连起来，看显示接近0，零点没漂移，这部分没问题。

这时候我联系中控室的同事，让他看DCS里的温压补偿参数——蒸汽流量不能只看差压，得结合温度压力算，不然温度一波动，算出来的流量就跳。同事说温度传感器的信号有点飘，我跑过去看了下那个温度测点，离孔板太远了，就让他把补偿用的温度点改成孔板旁边那个备用的，改完之后再看流量数，明显稳多了。

最后我看了下孔板前后的管子，上游离弯头就半米，直管段不够的话，介质流得乱，差压也会不稳。我跟班长说回头加个整流器，先让工艺把阀开稳点，别频繁调，先凑合用着。

折腾了快俩小时，那台流量计终于稳住了，工艺小哥也松了口气。其实孔板流量计跳数看着麻烦，无非就是取压管、冷凝水、介质杂质、设备安装、补偿参数这几处的事儿，新手遇到了别慌，一步一步查就行。要是觉得这现场经验有用，后面我再分享点电仪维修的实操小技巧。

个人观点：这些都是我在现场摸出来的经验，不同工况下问题可能不一样，大家参考着来就行。

免责声明：本文分享的是个人现场维修经验，涉及设备操作、管路拆卸等工作必须由具备相应资质的专业人员执行，且需严格遵守所在企业的安全规程与设备说明书要求。因现场工况差异、操作不规范等导致的安全事故或设备损坏，本文作者不承担相关责任。
