锅炉汽包液位计检修案例分析
锅炉汽包液位计检修案例分析
设备编号：17LT-3040B | 设备位置：C套汽包
故障类别：液位计指示偏高
仪表类型：差压式液位变送器
一、工作原理简介
该液位测量系统采用差压式液位变送器结合双室平衡容器实现汽包液位的连续监测。

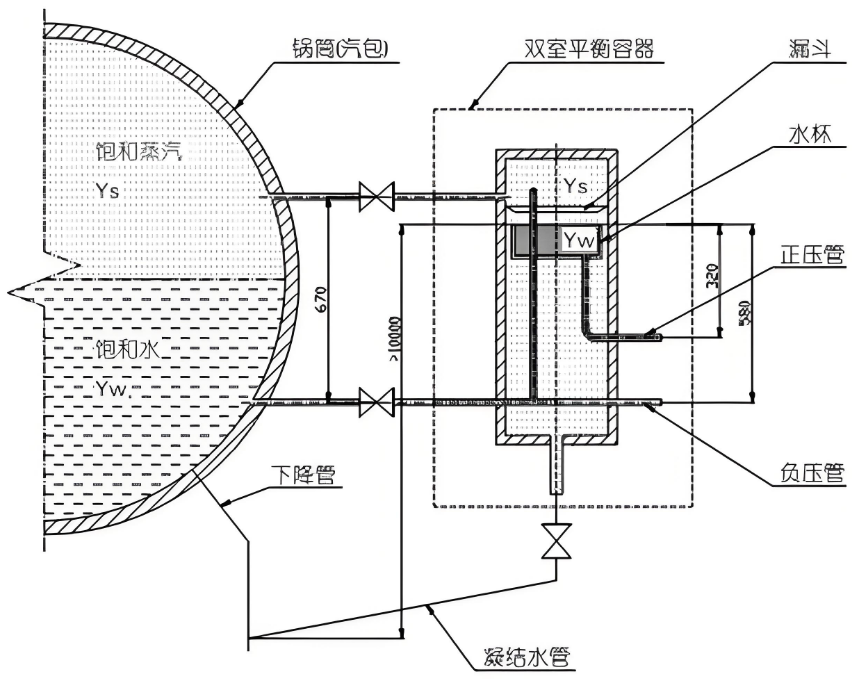

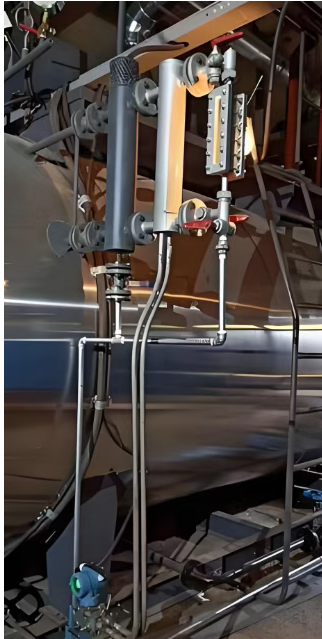

测量系统示意图

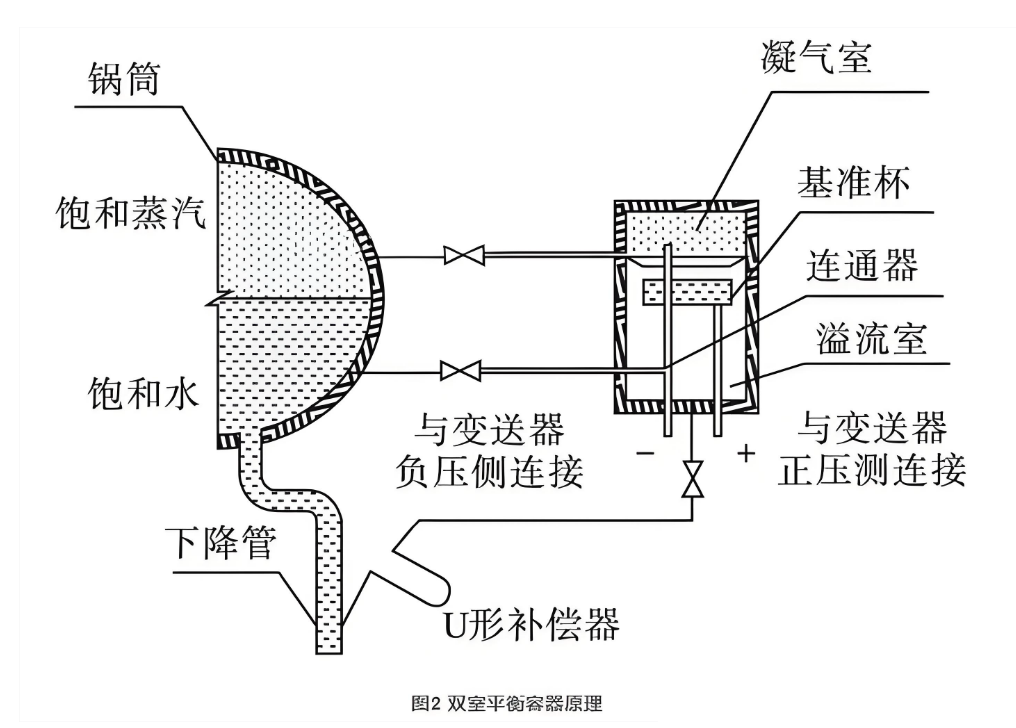

图：双室平衡容器测量汽包液位原理

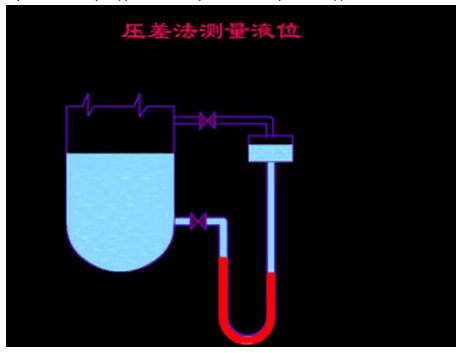

测量原理
平衡容器气相侧维持恒定基准水柱，接至变送器负压室；液相侧随汽包实际液位波动，接至正压室。两室压差反映液位高度，压差与液位呈反比关系：
压差 = 0
表示液位最高（满液位）
压差最大
表示液位最低（空液位）
变送器将压差转换为4～20mA标准电流信号传送至控制室，实现液位的远程指示与调节。控制逻辑如下：
液位高时：
自动或手动进行排放操作液位低时：
打开补水调节阀(17FV-3046)或补水切断阀(17XV-3046)给汽包补水
二、仪表选型要求
型号：登录入口KWZK-NAX-C320系列
介质温度：270℃
介质压力：5.2 MPa
选型依据
高温适应性：
介质温度270℃ → 需选用高温型膜片与专用填充液高压耐受性：
介质压力5.2MPa → 需具备高耐压结构和材料介质特性：
介质为饱和水/蒸汽 → 需配套双室平衡容器，避免因密度变化引起测量误差防爆要求：
环境为易燃易爆区域 → 需符合防爆认证（本安或隔爆型）信号输出：
4～20mA标准电流信号，带HART通信协议，便于远程调试三、高温高压介质注意事项
特别注意：汽包液位计在高温高压工况下运行，任何维护操作都必须在完全隔离、泄压和降温后进行。
防止汽化影响：
平衡容器内饱和水在压力骤降时易汽化，导致参考水柱变化，需定期检查系统密封性与保温导压管敷设：
应保持一定坡度（建议≥1:12），避免积液或气塞，尤其注意伴热保温，防止介质冷凝或汽化阀门选型：
根部阀、排污阀需选用高温高压型，并确保严密关断，防止内漏定期排污：
防止杂质沉积堵塞导压管或平衡容器，建议制定定期排污计划温度补偿：
高温环境下需考虑变送器自身的温度漂移，定期进行零点校验四、故障现象
故障现象：17LT-3040B指示值持续偏高，与其余两台液位计偏差约5%（正常允许偏差≤3%），A套汽包处于备用状态。
影响分析
液位指示偏高可能导致操作人员误判，在液位实际正常时进行不必要的排水长期偏差影响汽包液位的精准控制，可能影响系统热效率三取二表决系统中，单台仪表故障可能触发虚假报警或联锁
五、故障处理思路与步骤

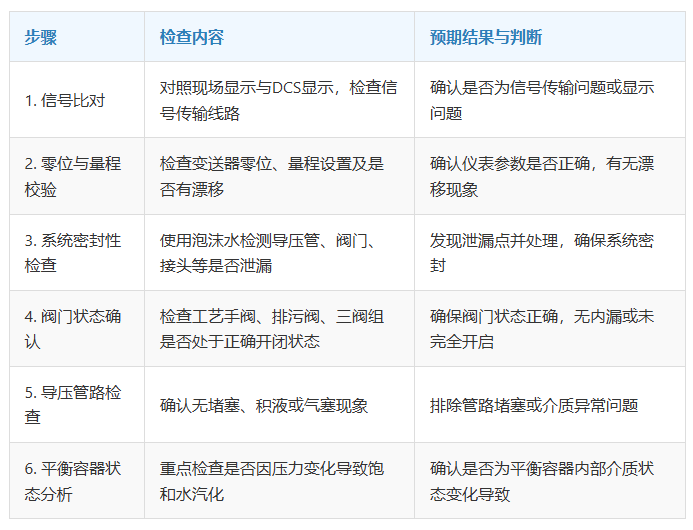

故障诊断流程
本次故障诊断结果
根本原因：汽包压力波动导致双室平衡容器内饱和水部分汽化，参考水柱高度变化引起测量偏差。
处理方式：关闭根部阀，打开排污阀排空后重新灌液校正，恢复投用后指示正常。
六、安全预防措施
安全第一：汽包液位计检修涉及高温高压介质，必须严格执行安全规程。
作业许可：
作业前办理检修作业票，进行风险辨识并落实防范措施联锁解除：
解除相关工艺联锁，确保仪表安全交出个人防护：
穿戴全套劳保用品（防高温手套、防护服、劳保鞋、安全帽）高温防护：
高温部位作业需确认工艺隔离到位，并有专人监护人员配置：
现场检修至少三人作业，其中一人专职监护隔离验证：
检修前确保各种安全措施已做好，该表完全交出、相关联锁已经解除高风险作业特别提醒

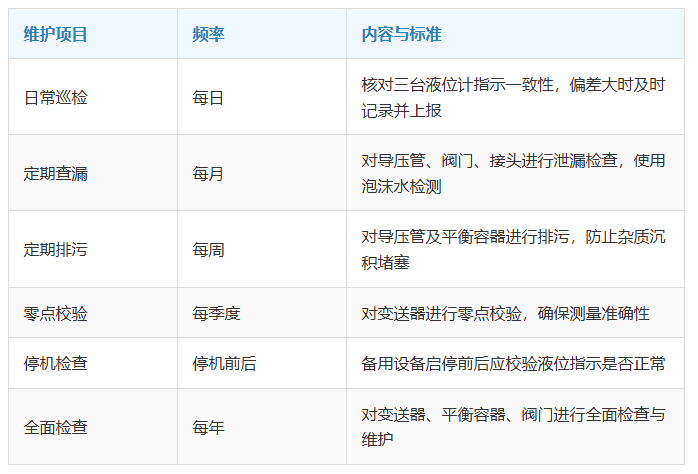

17LT-3040B位于气化10楼，汽包温度较高，检查时应再三确认交出彻底确定工艺手阀关到位，避免高温介质喷出造成伤害戴好防高温手套，避免烫伤七、维护要点
八、知识扩展

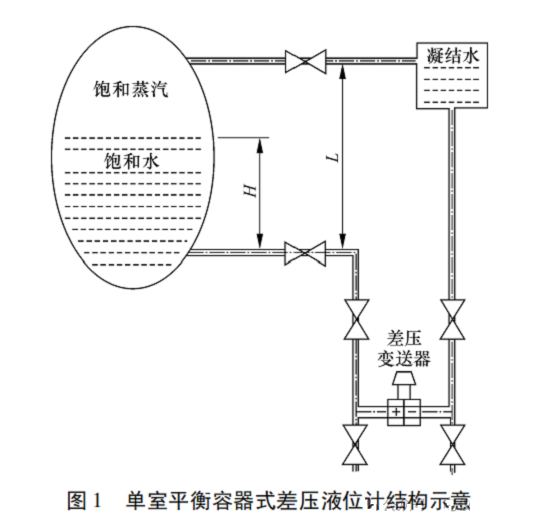

1. 液位测量方式对比
2. 汽包液位控制的重要性
液位过高
蒸汽带水，影响蒸汽品质，可能导致过热器损坏或汽轮机进水
液位过低
锅炉干烧，可能引发爆管甚至锅炉爆炸等严重安全事故
3. 智能诊断发展趋势
多传感器数据比对：
安装多台液位计，通过数据比对实现自动诊断与预警
预测性维护：
基于历史数据与运行趋势，预测仪表故障，提前安排维护远程诊断：
通过HART、FF等数字协议实现远程参数调整与故障诊断AI辅助分析：
应用人工智能算法分析仪表数据，识别异常模式九、总结
汽包液位计是锅炉安全运行的关键仪表，其测量准确性直接关系到系统安全与经济运行。在日常维护中应重点防范介质汽化、导压管堵塞与泄漏问题，结合定期校验与系统排污，确保仪表长期稳定可靠。
核心经验：
熟知仪表安装位置，对仪表所测压力及介质要清楚熟悉仪表周边环境，做好风险辨识对仪表故障要做到精准分析，对症下药对停车备用的仪表要进行检查，查看指示是否正常，如果指示与工况不符要及时排查故障原因。
